我國選礦科技工作者多年來，一直在不斷地對傳統筒式磁選設備進行研究，圍繞著提高分選效率、增大處理能力、增強機械可靠性和節省能源消耗等方面做了大量卓有成效的工作。研究開發的熱點有兩方面：一是研制和開發新型高效磁選設備，二是優化和改進傳統磁選設備。我們研發的新型逆流式磁選機特點明顯，下面來了解一下。

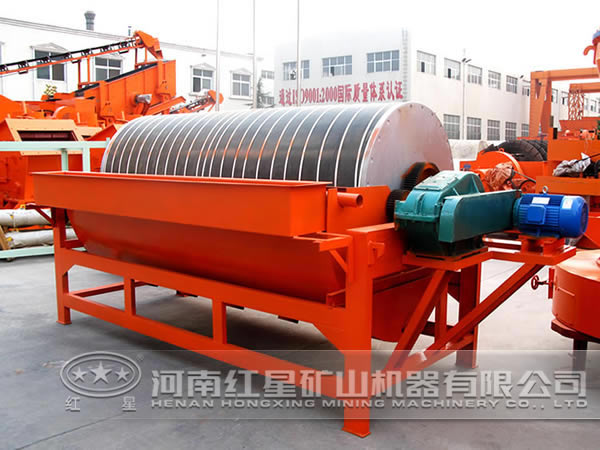

新結構CTN系列磁選機槽體結構為逆流式，其工作原理：礦漿直接給入槽體給礦箱左室，經過給礦溢流堰溢流進入給礦箱右室，礦漿經給礦箱右室下部設置的相同間隔的若干個給礦管均勻給入磁選機分選空間，磁筒的轉向與礦漿的流動方向相反，磁性顆粒在隨礦漿運動過程中不斷被吸附于筒表，隨磁筒轉入到精礦口成為磁精礦；非磁性物料不能被磁筒吸引，經過尾礦口或溢流口排出成為尾礦。在實際生產中必須保證磁筒在礦漿的浸入深度，也就是必須保證有一定的溢流尾礦，溢流尾礦比例可以通過調節底流尾礦口的溢流調節裝置的開度控制。
磁系要根據具體的用途來區別設計。一般來說，若以提高精礦品位為目的，則應該適當增加磁極數即增加鐵磁性物質在分選區的翻轉次數；若以提高回收率為目的，則是保證一定品位的前提下適當減小磁極數，增加磁場強度和作用深度，增大磁包角來保證鐵磁性物質的充分回收，同時要減小圓周方向磁場梯度，保證吸附礦物的順利排出。逆流式磁選機一般用于保證磁性礦物的回收率，設計原則遵循后者。 本次磁系優化設計的目標就是針對該磁系，在不增加磁性材料用量的前提下，通過合理匹配磁極組寬度和輔助磁極寬度，達到減小圓周方向磁場梯度，增加磁場作用深度，增大磁系包角的目的。
