新型螺旋分級機的設計及使用

螺旋分級機是選礦生產線上的重要分級設備，通常與磨礦設備形成閉路， 高效作業效率。但是由于傳統的螺旋分級機設計工藝已經不能滿足現代礦業的生產需求，所以不斷有改進型的設備問世。

1、復合式圓篩螺旋分級機

該設備以螺旋分級機為基礎，采用先進的復合分級技術，構成為一種新型高效的復合分級設備。新型復合分級技術是根據固體顆粒的物理尺寸和在液體中的沉降速度兩個物理特征差異，將兩者相結合，形成固體顆粒在要求的粒度條件下進行分離的技術。它把固體顆粒分成沉降分級和篩分分級兩個階段來加以分離。

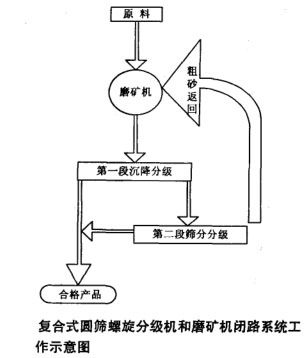

同時由于礦漿先進行了水力分級，因此含泥少，含木質雜質少，可提高篩分 。此外，在復合式圓篩螺旋分級機內，返砂的粒度可由圓筒篩控制，故可降低分級濃度，避免溢流中混入粗粒。復合式圓篩螺旋分級機除保留了原螺旋分級機磨損低、工作可靠和篩分分級效率高的優點外，還使兩種分級方法進行了 配合。圖為復合式圓篩螺旋分級機與磨礦機閉路循環系統示意圖。

2、斜窄流螺旋分級機

斜窄流螺旋分級機是利用了斜淺層沉降原理和窄流分離原理，主體功能結構為斜窄流分級組合體及螺旋體。斜窄流螺旋分級機既具有簡便實用的優點，又具有普通分設備無法達到的分級質效率，而且性價比高、能耗低，但該設備在設備可操作性及適應性方面尚有不足，仍需進一步 。

3、新型多段圓錐螺旋分級機

新型多段圓錐螺旋分級機(結構見圖)在傳統的螺旋分級機基礎上進行了結構上的大變革，它采用圓錐螺旋和圓錐面形槽體結構，使其在同一臺螺旋分級機上構成多個分級室，產生多個分級面(至少兩個)，這樣就能對球磨產品進行反復多次分級，結果相當于幾臺傳統螺旋分級機串聯工作 ，提高了分級效率，有利于沉砂中細粒的分出，達到減少反富集的目的。

4、螺旋分級篩分機

該機主要是在原螺旋分級機的后部增加了一段與螺旋葉片同步旋轉的圓筒形篩網及與之配套的沖洗水管、進料器和篩上排料口。在篩子內部，裝有內螺旋葉片，槽體的后部被改裝成篩下接礦槽，用來接取篩下產品。

螺旋分級篩分機將干涉沉降分級原理和篩分分級原理有機地結合起來，強化了分級流程。有效地提高了分級效率，螺旋分級篩分機系傳統螺旋分級機改造而成，結構較簡單、改造費用低廉，無需變動廠房結構和安裝基礎，但在返砂量較大的分級作業中，篩子的強度和耐磨問題限制了該設備的大型化和工業化。

分級設備產品的不斷豐富滿足了工業生產的不同需求，同時也在不斷推進礦山機械行業技術水平的不斷進步。我們紅星分級機廠家就是在不斷的發展中升級我們的設備，以優質的設備滿足用戶需要。
